HC2808 アウターローター

●高効率-高出力-高トルク-軽量の優れたアウターローター回転方式採用!
●デュアルマウント&シャフト移動方式採用により、多彩な取付けが可能!
●370〜400モーター用の約255g〜567gまでの機体に最適です。
●プロペラセイバー&アダプター付

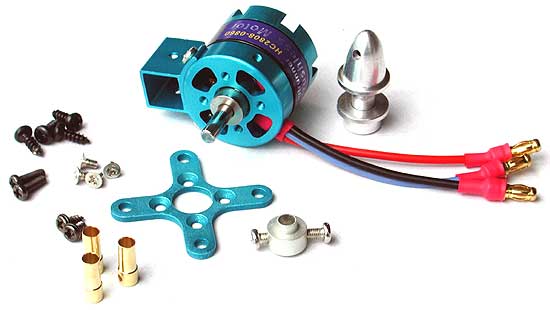

■付属品
マウントプレート
取付けビス各種
プロペラセイバー
プロペラアダプター(シャフト径6mm)
ラバーバンド
メスプラグ 3個
0.050インチHEXレンチ

スティックマウント

クロスプレート

★仕様
重量 52g、スティックマウント付きモーター
最大出力 100W(諸状況により異なります)
最高回転数 毎分2万回転
直径 28o
長さ 25o
シャフト直径 4o
取付用ネジ山 2.5o、奥行き4.5o、16o(0.625インチ)
最高ケース温度 65℃

商品番号
商品名
希望小売価格
(税別)
HC2808-0860
HC2808-0860 アウターローター
\4,650
Sold out
HC2808-0980
HC2808-0980 アウターローター
\4,650
Sold out
HC2808-1160
HC2808-1160 アウターローター
\4,650



★H2808(アウターローター)シリーズ Spec.
品番
重量
シャフト径
ESC
KV値
Rm値
Io値
パワー値
HC2808-0860
52g
4mm
10A
860
0.255
0.36
100
HC2808-0980
52g
4mm
15A
980
0.220
0.80
100
HC2808-1160
52g
4mm
15A
1160
0.150
1.00
100
ESC:スピードコントローラー必須最低電流値、KV値:1Vあたりの回転数、Rm値:コイルレジスタンス、Io値:平均整流電流値、パワー値:W

★飛行形態別:必要パワー表 単位:W
全備重量
ハンドランチ
地面から離陸
3Dアクロ
100g
7.7
11
16.5
200g
15.4
22
33.0
300g
23.1
33
49.5
400g
30.8
44
66.0
500g
38.5
55
82.5
600g
46.2
66
99.0
700g
53.9
77
115.5
800g
61.6
88
132.0
900g
69.3
99
148.5
1000g
77.0
110
165.0
お持ちの機体の重量と、飛行形態から、必要なパワーがどの程度か調べます。使用するバッテリーを決め、そのバッテリー電圧と必要なパワーから必要な電流の値が計算できます。
このときのバッテリー電圧は定格電圧の90%ほどで計算すると良いでしょう。

計算式:【必要なパワー ÷ バッテリー電圧の約90% = 必要な電流】

必要な電流値を求めたらそれにふさわしいプロペラを選びます。
グラフの縦軸を必要な電流値、横軸をバッテリーの電圧(90%)として直線を引くと、交わる点があります。その交点よりも上に位置するプロペラを選びましょう。上にいけばいくほど余裕のある飛行ができますが、バッテリーが持続しません。
(グラフ上に消えているカーブについては、消えている点より大きな電圧では加電流が流れる意味になります)

電流はそのプロペラのグラフとバッテリー電圧との交点の数字だけ流れるので、それに合ったスピードコントローラーが必要になります。



4mmシャフト径 スペアパーツ
HC2808-5 HC2808シリーズ交換シャフト(4mm)
\400
ACC366 プロペラセイバー 4mmシャフト用
\550
Sold out
ACC377 プロペラアダプター 4mm (コレット式)
(付属アダプターより大径タイプ)
\550
Sold out

↓HC2808(3.17mmシャフト仕様)

3.17mmシャフト径 スペアパーツ
HC2808-1 HC2808シリーズ交換シャフト(3.17mm)
\250

アウターローターシリーズ スペック一覧表
